KJ1096-F煤礦用隔爆兼本質安全型電力監控分站
用途
KJ1096煤礦供電監控系統是我公司充分利用地面配電管理系統成熟技術的基礎上,結合公司多年專業研發隔爆產品的經驗,針對我國煤炭企業生產供電的特點和管理模式,精心設計的一套系統。對供電監控系統進行全方位監控,多手段分析,同時整合并提升設備性能。全面解決供電的可靠性問題。構建標準的信息化平臺,可實現供電監控系統的可視化、智能化、自動化為煤礦安全生產,提高效率打好自動化煤礦的基礎。
用途

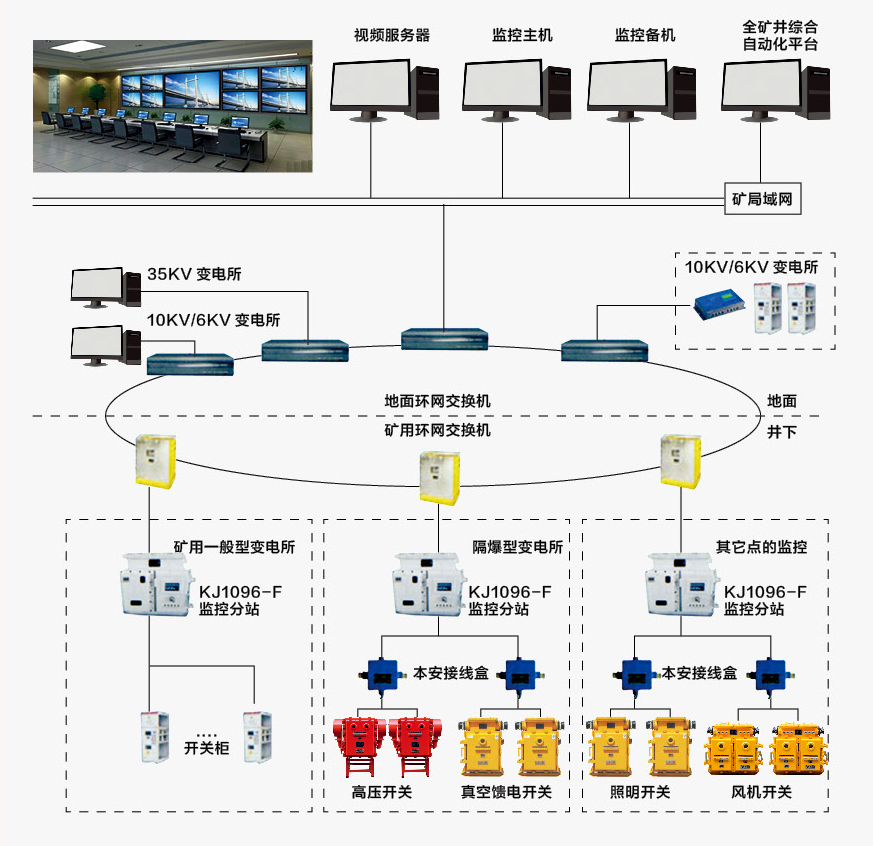

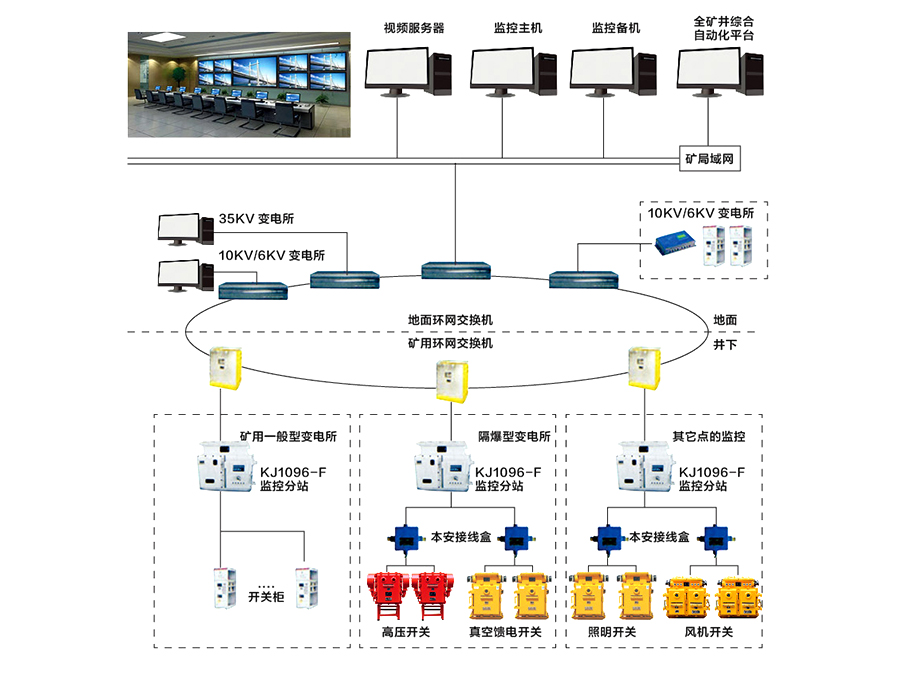

地面部分有工業級計算機,工業以太網交換機,電力監控傳輸分站,UPS電源,打印機組成。井下部分主要是隔爆兼本安型分站(內置不間斷電源),本安型以太網交換機等組成。通過通訊電纜和光纜等將井下設備與地面設備連接組成完整的系統。
*數據采集與處理,實時采集模擬量、開關量、數字量、脈沖量已經各類保護信息。實時處理數據。
*通訊網絡采用總線拓?fù)浣Y(jié)構,接口提供以太網、RS485、CAN等通訊方式,通過介質采用五類雙絞線,網線,光纖等,通過設備接口實現遠方控制和數據采集。
*故障報警功能,主要是同步井下設備報警,井下設備發生故障時,地面同步報警。
*事件順序記錄、事故追查、定值管理、曲線圖顯示、趨勢圖顯示。
*遠方、就地、主機三級控制方式,可靠的實現了主機對裝置的“遙控”功能。
*監測防越級開關的工作狀態。
*安全管理功能,終端設備和系統上位機上可設置不同的權限,以確保系統安全性。
*在線統計計算,對一些無法實測的數據,可以通過計算獲得。
*界面的顯示和打印功能,可將系統信息以圖形、曲線、報表、趨勢圖等方式打印出來。
*實現與煤礦調度系統、安全監控、生產監控系統等融合和互動。
系統功能
1、系統是以高性能的子系統構建優異的變電站自動化系統,從而使系統構成方式清晰,系統信息獲得快捷,系統維護方便,系統擴展簡單。

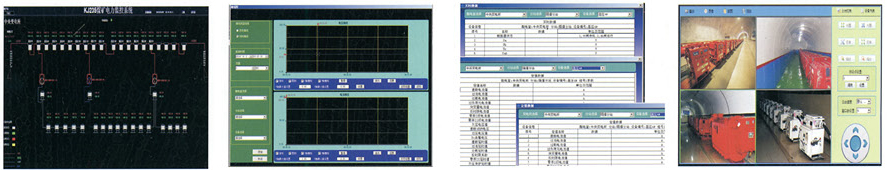

2、系統人機界面采用圖像、圖符、報表、曲線等多種形式,為操作員及時提供系統運行中的狀態、數據、故障信息等有關信息。
3、系統具有強大的數據處理功能,可用于廣泛的數據源交換數據,系統還具備了高性能的1/0驅動。
4、系統具有多種報警方式,用戶可根據需求,設計成語音,報表,彈出式窗口等。
5、系統具有UPS不間斷電源,在斷電的情況下,系統仍可以正常工作2小時以上(如有需求可特別定制大容量UPS延長供電時間)。
平臺特色
系統采用北京三維力控ForceContro|軟件7.1版組態軟件開發。力控軟件是針對煤礦系統的設計的專用的組態軟件。他主要集成了:
1、力控軟件內嵌數據庫,數據庫具有良好的開放性和互聯功能。可以與MES、SIS、 PIMS 等信息化系統進行基于XML、OPC、ODBC、OLE Db等接口方式互聯,保障系統采集數據的準確性和實時性。
2、軟件可以通過“WEB”的方式發布,用戶可以不許要安裝多的客戶端,通過打開“瀏覽器”的方式瀏覽系統監測的數據和信息。
3、支持控制設備冗余、控制網絡冗余、監控服務器(雙機)冗余、監控客戶端冗余等多種冗余方式。
4、方便的靈活開發環境,提供各種工程、模板、可嵌入各種圖片以及視頻畫面顯示。
5、強大的分布式報警、事件處理、支持報警、事件網絡數據斷線存儲,恢復功能。
6、強大的ActiveX控件對象容器,定義了全新的容器接口集,增加了通過腳本對容器對象的直接操作功能,通過腳本可調用對象的方法、屬性。
7、靈活的報表設計功能。軟件本身自帶多種形式的報表,以及報表的設計器。用戶可以根據自己的需要,進行設計。
